EDM (Electrical Discharge Machine)

. Selasa, 14 Juli 2009

EDM (Electrical Discharge Machine )


Mesin EDM

Electrical Discharge Machine (EDM) merupakan salah satu proses permesinan non konvensional yang berbasis komputer sebagai pengendali utamanya

Untuk meningkatkan produktivitas dan kualitas hasil produk sesuai dengan yang diharapkan maka pengetahuan parameter selama proses permesinan EDM harus baik


Kontrol pengendali dan parameter



Mesin EDM (lanjutan..)

Salah satu produk yang sering dikerjakan oleb mesin EDM adalab dies dan mould yang memiliki kekerasan yang tinggi

Peranan dies dan mould pada proses manufaktur seperti deep drawing, forging, pengecoran dan lain-lain sangatlah berpengaruh terutama pada kualitas ketepatan dimensi, kepresisian dan kekasaran permukaan dies

eksperimen

Suatu eksperimen yang bertujuan untuk mempelajari kekasaran permukaan produk dilakukan untuk mengetabui karakteristik mesin EDM sinking

EDM sinking jenis Cbarme Pulse CD-50M dan benda kerja plat baja SKD 11 dengan kekerasan 55 s/d 61 HRC yang sering digunakan sebagai bahan dies,

Electrode yang digunakan tembaga dan fluida dielectric adalah esso lector 40 dengan density 6,8 gr/cm3 pada temperature burning 1320C.

Parameter pengujian yang konstan adalah arus listrik 8 ampere, voltase 40 volt, kedalaman pemotongan 0.5 mm, metode jet/side flushing dan untuk parameter pengujian yang tidak konstan adalah pulse on time, pulse off time dan waktu eksekusi tiap titik

Basic system EDM




Contoh pengerjaan lain yang dapat dilakukan EDM adalah pengecapan

WIRE-CUT EDM diprogram untuk memotong bentuk yang sangat kompleks dan ruwet

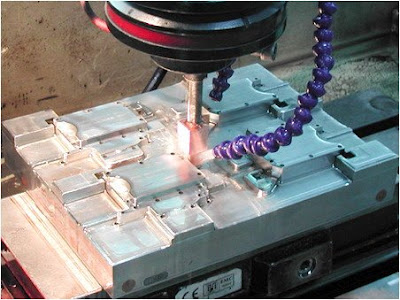

Contoh pengerjaan dengan EDM
